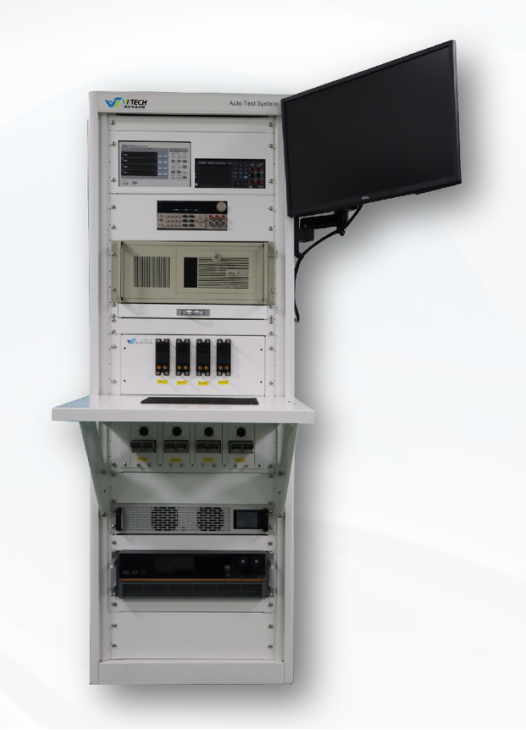

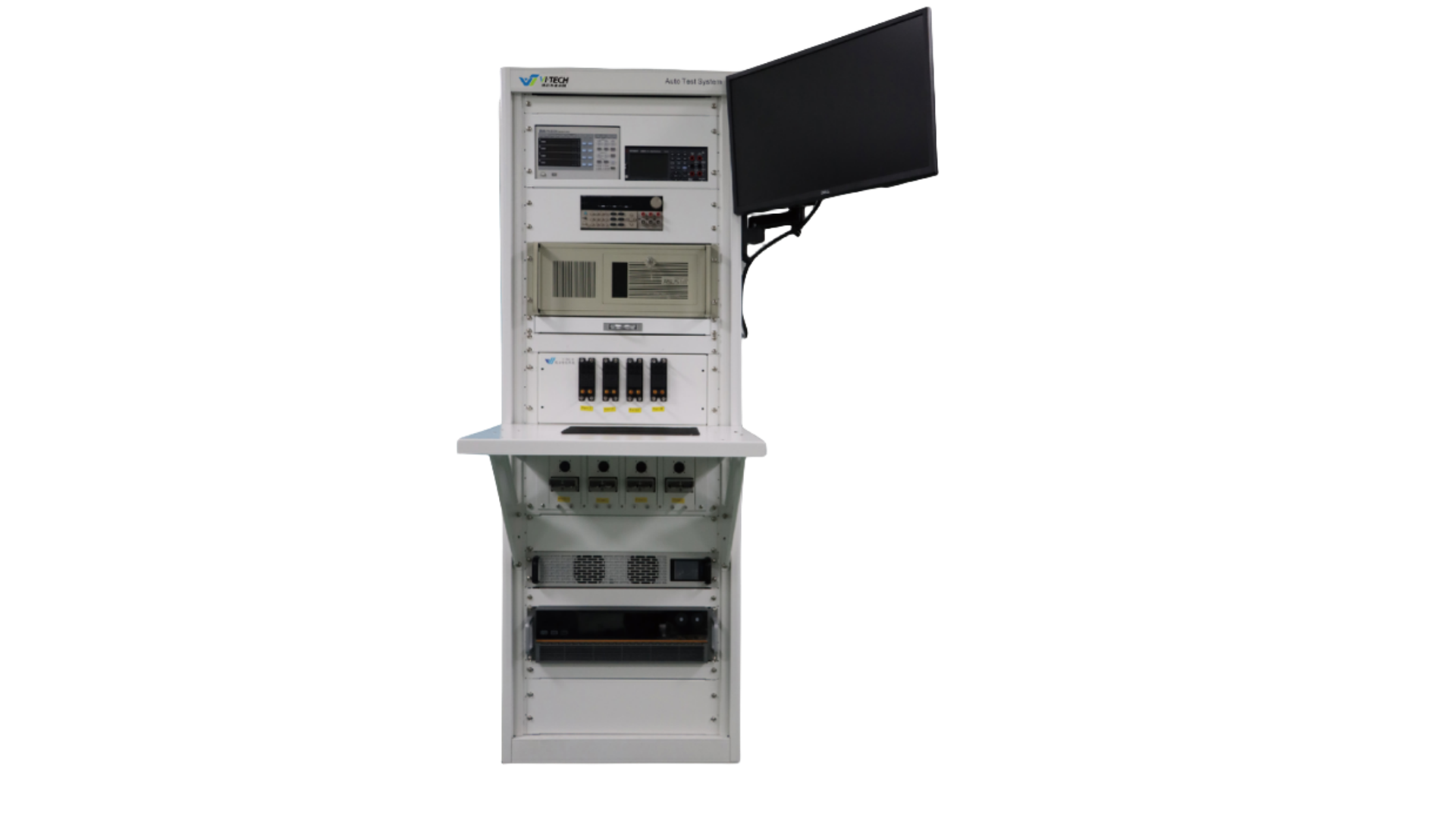

極合智能OBC測試系統
型號：
OBC電源自動測試系統，專用于各種動力汽車車載電源、車載充電機等產品的電氣特性的測試系統。特別針對電動汽車車載電源、車載充電器的測試，建立并優化出標準測試項目，測試速度快、系統運行穩定，簡易操作、快速上手。針對電動車內車載充電機(OnBoardCharger;OBC)產品特性與測試需求，再參考中國國標QC/T 895測試要求，來確認產品的功能運作與安全性。
一、前言
隨著新能源汽車的不斷發展與進步，人們對新能源車的要求也越來越高，因此，在生產時對汽車組件的測試要求也越來越嚴苛，其中 OBC轉換器測試步驟繁多復雜，極大的影響測試效率。因此，高效、簡單、易操作的自動測試系統成為生產時的需求。
二、簡介
OBC電源自動測試系統，專用于各種動力汽車車載電源、車載充電機等產品的電氣特性的測試系統。特別針對電動汽車車載電源、車載充電器的測試，建立并優化出標準測試項目，測試速度快、系統運行穩定，簡易操作、快速上手。針對電動車內車載充電機(OnBoardCharger;OBC)產品特性與測試需求，再參考中國國標QC/T 895測試要求，來確認產品的功能運作與安全性。

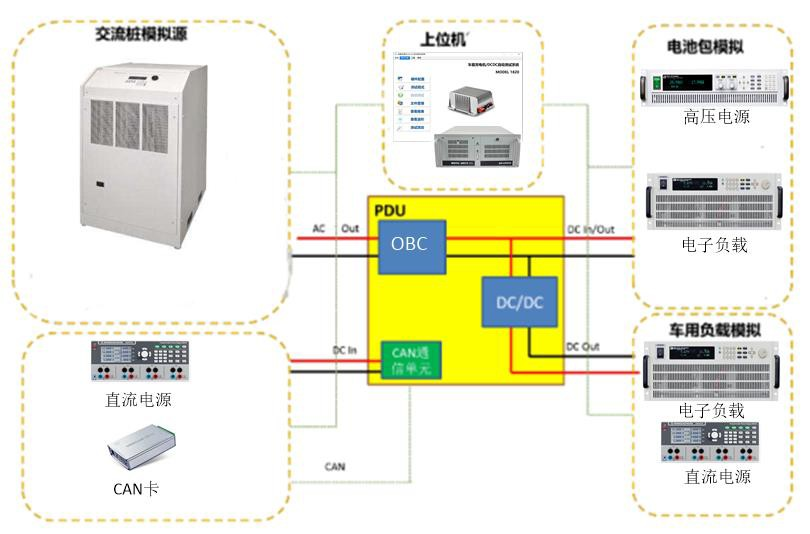

三、測試系統拓撲圖
四、OBC測試項目
No | 測試項目
| 法規依據 |
1 | 輸入工作電壓范圍測試 | QC/T 895 6.3.1 |
2 | 輸入工作頻率范圍測試 | QC/T 895 6.3.2 |
3 | 輸入電流測試 | QC/T 895 6.5.5.2 |
4 | 功率因素測試 | QC/T 895 6.5.5.1 |
5 | 啟動沖擊電流測試 | QC/T 895 6.5.1 |
6 | 輸入掉電剩余電壓測試 | QC/T 895 6.4.3.7 |
7 | 低壓供電工作電壓范圍測試 | QC/T 895 6.4.4 |
8 | 輸出電壓整定值和調整率測試 | QC/T 895 6.5.2 |
9 | 輸出功率及輸出電壓電流范圍測試 | QC/T 895 6.5.5.1 |
10 | 輸出電壓紋波測試 | QC/T 895 6.5.4 |
11 | 輸出電流紋波測試 | QC/T 895 6.5.4 |

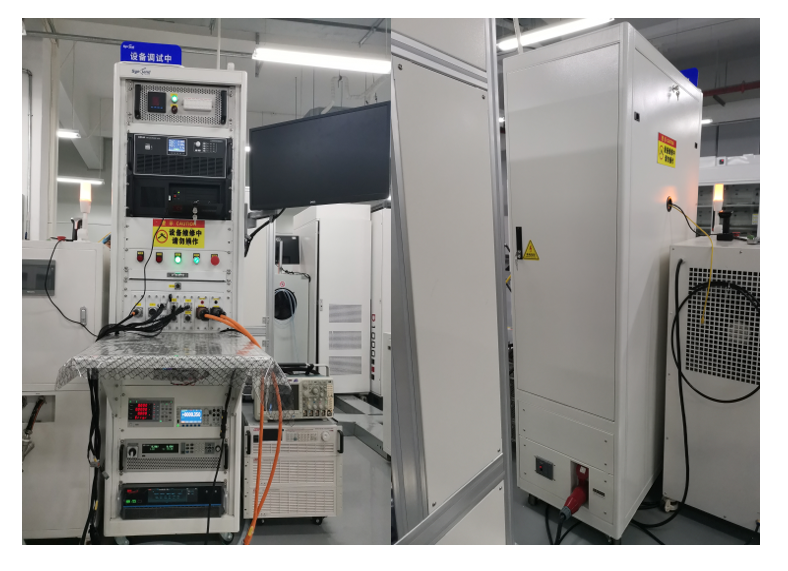

五、產線實拍
